基于单片机的广告灯的左右移动电路图

基于单片机的广告灯的左右移动电路图

　　做单一灯的左移右移，硬件电路如图所示，八个发光二极管 L1 - L8分别接在单片机的 P1.0 - P1.7 接口上，输出 “ 0 ” 时，发光二极管亮，开始时 P1.0 → P1.1 → P1.2 → P1.3 →┅→ P1.7 → P1.6 →┅→ P1.0 亮，重复循环。

　　把 “ 单片机系统 ” 区域中的 P1.0 - P1.7 用 8 芯排线连接到 “ 八路发光二极管指示模块 ” 区域中的 L1 - L8 端口上，要求： P1.0 对应着 L1 ， P1.1 对应着 L2 ， … …P1.7 对应着 L8 。

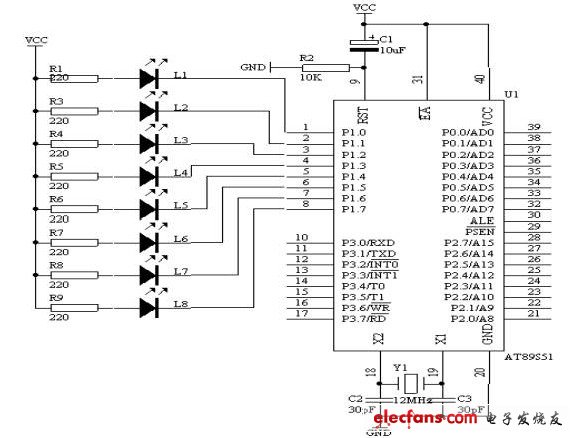

图 基于单片机的广告灯的左右移动电路图
