自制实用温度发生器（电路图及步骤）

　　温度发生器是采用矿灯电池供电，利用NTC热敏电阻因升温而电阻降低、通过反馈减少加热的驱动电流的原理，从而达到恒温的目的。产生80C温度，可用于校验煤矿胶带运输机的温度保护传感器。

　　一、工作原理

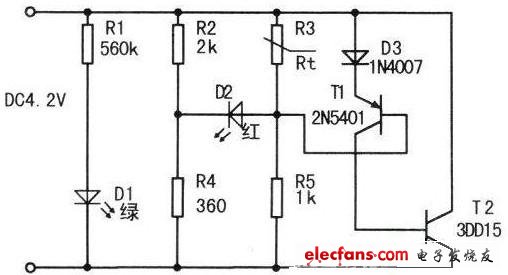

　　本装置是根据大功率三极管工作发热正比于lC&TImes;UC原理制作的。如下图所示，大功率三极管3DD15是发热体，电阻R2、R3、R4、R5电桥电路用于控温，发光二极管Dl用于电源指示，D2用于预定温度发光指示。NTC负温度系数热敏电阻R3贴装于3DD15金属外壳表面，监控温度变化。3DD15金属外壳表面还固定有直径lcm长5cm的铝管，用于放置被测温度传感器探头。工作后随着温度的升高R3阻值逐步变小，a、b两点压差逐步加大。当达到D2导通电压时，发光指示设定温度已到(约Smin)，可以校验温度传感器，此时3DD15金属外壳表面约70℃左右。刚工作时电流约3A左右，随着温度升高b点电压升高，Tl、T2导通程度减弱，随即电流减小，达到80C左右时温度不再升高并维持，此时电流约1.5A。此装置的优点是不需要现场另接电源，而是利用矿工自己携带的矿灯电瓶(7Ah/4.2V)供电，摘下矿灯拧上即可，即方便又防爆。

　　二、制作方法

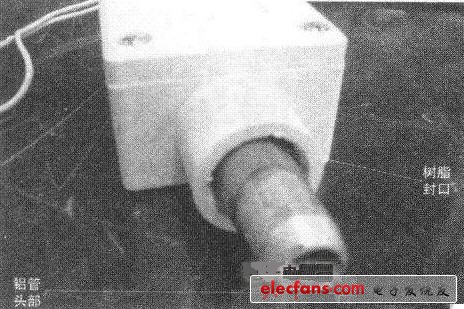

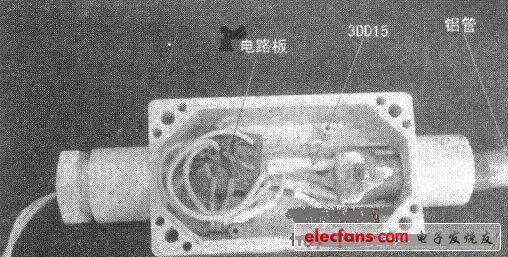

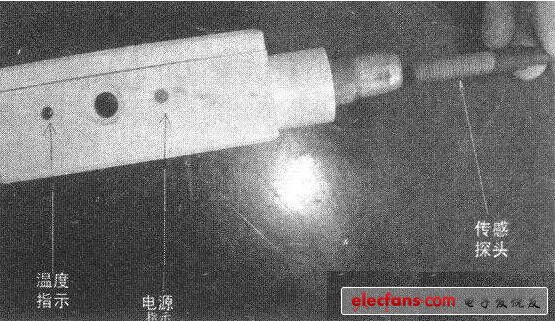

　　用刀刻法修整一块3cm&TImes;4cm的覆铜板，刻完后把覆铜板用细砂纸打磨光亮，用微型电钻打元件安装孔并涂酒精松香液。Dl为普通绿色发光管;为了指示清晰，D2用高亮度红色发光二极管;3DD15为金属壳封装;NTC电阻R3常温下为2.5K，达到预定温度约350Ω左右;其他电阻为1/4W金属膜电阻。此电路基本上安装即可完成，用水银温度计标定，只需调整电阻R4即可。电路板制作完后，安装于小接线盒中，在盒壁打孔伸出铝管和发光管，铝管与盒体之间的空隙用环氧树脂封住。实物分别如下下图所示。

　　三、使用效果

　　经现场试用达到校验温度的目的，突出便携性、防爆性和温度稳定的特点。减轻维护人员劳动强度，解决了长期困扰无法现场校验温度传感器的难题。保障了温度传感器灵敏可靠和胶带运输机安全运行，经济效益明显。
