基于AT89S51单片机的定时报警器电路图

　　设计一个单片机控制的简易定时报警器。要求根据设定的初始值(1-59 秒)进行倒计时，当计时到0 时数码管闪烁“00”(以1Hz 闪烁)，按键功能如下：

　　(1)设定键：在倒计时模式时，按下此键后停止倒计时，进入设置状态;如果已经处于设置状态则此键无效。 (2)增一键：在设置状态时，每按一次递增键，初始值的数字增1。 (3)递一键：在设置状态时，每按一次递减键，初始值的数字减1。 (4)确认键：在设置状态时，按下此键后，单片机按照新的初始值进行倒计时及显示倒计时的数字。如果已经处于计时状态则此键无效。

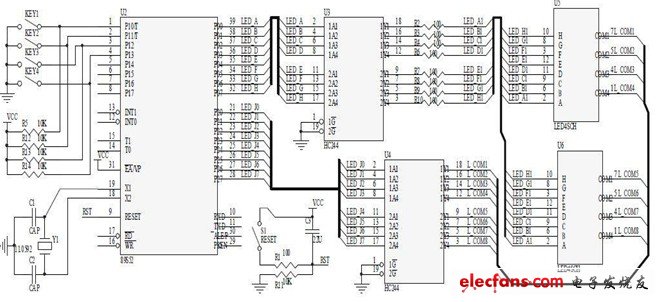

图 定时报警器电路原理图
