智能小车语音输入电路

智能小车语音输入电路

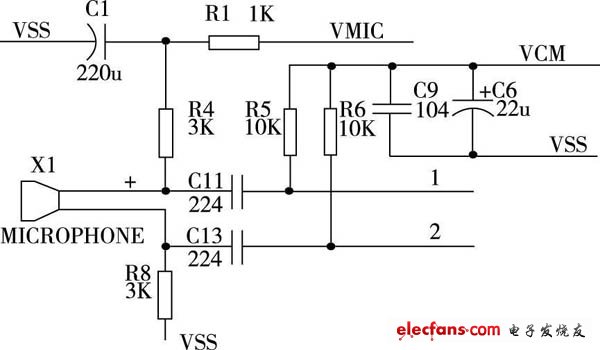

智能小车语音输入电路如图所示。其中， VM IC 提供传声器的电源， VSS是系统的模拟地， VCM 为参考电压， 1脚和2脚分别是传声器X1 的正极、负极的输入引脚。当对着传声器讲话时， 1脚和2 脚将随着传声器输入的声音产生变化的波形， 并在SPCE061A 的两个端口处形成两路反相的波形， 送到SPCE061A 控制器内部的运算放大器进行音频放大， 经过放大的音频信号， 通过ADC转化器转化为数字量， 保存到相应的寄存器中, 然后对这些数字音频信号进行压缩、辨识、播放等处理。
