CD4046构成的频率计电路

电子发烧友 2019-01-18 CD4046,频率计

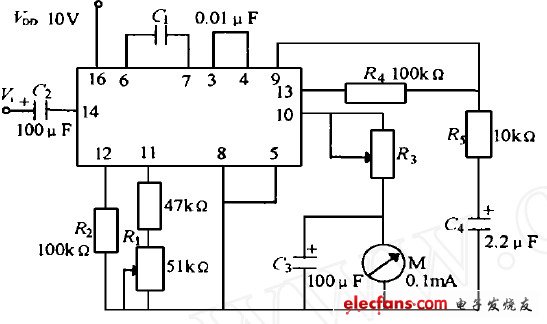

频率计用表针指示被测频率的高低。R1由47k 固定电阻与51k 的电位器串联而成, R4、R5和C4构成低通滤波器, R3与表头M 串联后作为源跟随器的负载, R3还用于调节表的满刻度电流。表头上并有100LF 的大电容, 用于消除低频时表针的抖动现象, 该频率计的测量范围是20Hz～ 1kHz。在用标准信号发生器和标准频率计进行校准时, 需调整51k 电位器, 该频率计具有良好的线性。CD4046构成的频率计电路:
