利用简单元件制作可视门铃

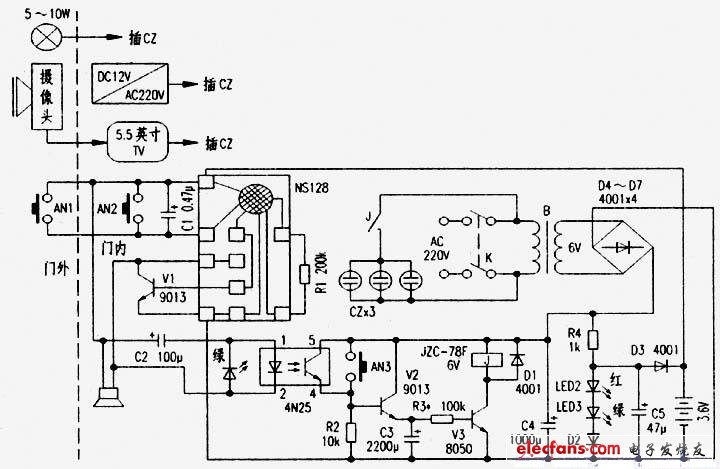

　　笔者利用手头元件自制了一个可视门铃(电路见附图)，效果不错，现介绍给烧友。

　　开关K断开时是普通门铃，按一下AN1或AN2，响“叮咚”三声。K接通是可视门铃，来人按AN1，电视上显示来人情况，门灯点亮，延时一分钟后，电视自动关闭，门灯自动熄灭。若将门灯放在室内并用彩灯串代替，就成了聋哑人可视门铃。想观看门外情况按一下AN2或AN3，按AN2门铃有响声，按AN3可以毫无声响地监视室外情况。

　　该电路的原理很简单，此处不再复述。

　　在使用中应注意以下几点：

　　1。C1是抗干扰电容，不能少，容量大小可改变，以不受干扰为准，这与AN1的线长和走向有关。

　　2.LED1是门铃指示灯，按AN1或AN2此灯闪亮。注意，LED1与光耦4N25内的二极管反向并联，这有利于光耦的正常工作。

　　3.LED2是交流电源指示灯，接通K此灯点亮。

　　4。R4、LED2、LED3、D2、C5、D3组成充电电路，给3.6V充电电池提供微电流充电，电压约3.7V。

　　5.延时时间由C3和R3的值决定。在延时时间满足要求的情况下(一般为1分钟-2分钟)，R3应尽量选大些。但R3还要受到V3 β值的限制，V3的β值最好在200以上。调整R3，以保证V3的正常导通。
