超声波色度延迟线应用电路

超声波色度延迟线应用电路

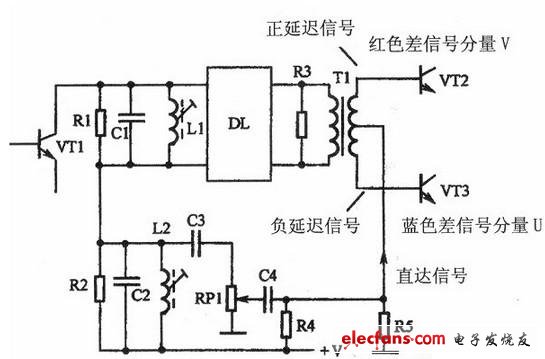

　　如下图所示是超声波色度延迟线电路，电路中的DL是超声波色度延迟线。VT1是色度信号F延迟放大管，VT2是红色差信号分量V信号放大管，VT3是蓝色差信号分量U信号放大管。

　　从VT1集电极输出的信号分成两路：一路加到由Cl、Ll和DL输入电容构成的4.43MHz并联谐振电路，信号进入延迟线，其输出信号加到Tl初级，从次级上、下端分别输出正，负延迟信号。

　　另一路加到C2、L2并联谐振电路中，经C3、RP1的动片、C4加到Tl次级中心抽头，这一直达信号加到次级线圈两端，分别与正延迟信号相加得到±V分量信号送入VT2的基极，与负延迟信号相减得到U信号送入VT3的基极，完成延迟解调。

　　C2和L2并联谐振电路用来对直达信号进行适当的延迟调节，以补偿DL的延迟误差，因为直达信号与延迟信号之间应正好相差1行加180度，才能在相加、相减电路中去掉另一个分量的信号。

　　调节L2改变谐振频率，使直达信号与延迟信号正好是延迟1行再加180度。

　　调节RP1的动片，可以改变直达信号的大小，使直达信号与延迟信号幅度相等，相加、相减时才能够去掉另一个分量的信号。
