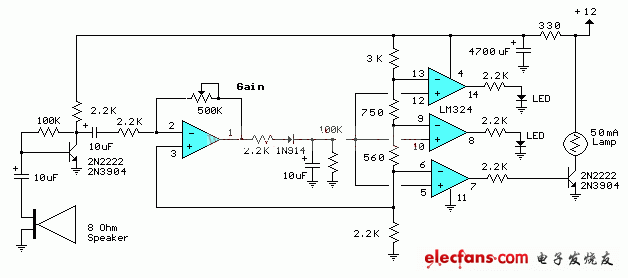

分贝仪电路响应的声音从约60至70分贝的压力水平。声音拾起8欧姆扬声器由一个晶体管和一个LM324的阶段运算放大器放大部分。您还可以使用动态麦克风，但说话的是更为敏感。其余3 LM324的四运放部分被用作电压比较器和驱动器3 LED指示灯或间隔相距约3dB的白炽灯。另外一个晶体管需要，与白炽灯下灯显示。用12伏，50mA的灯。每个指示灯代表约在3分贝的音量变化，这样，当所有3个灯都打开，音量大约是4倍光一盏灯所需的水平更高。可调节的灵敏度与500K的锅，这样一盏灯与参考声级来。其他两个灯将显示大约2倍和4倍数量的增加。
