液位报警器电路

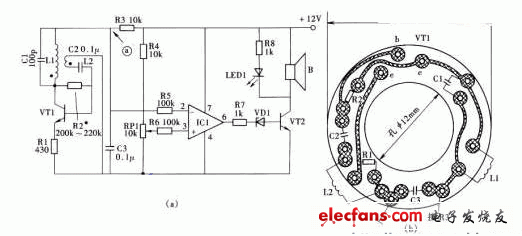

本例介绍的非接触式液位报警器一般适用强酸或强碱溶液的液位报警。该报警器分为液位传感器和信号处理器两部分，不要直接接触液体，在溶液表面放置一个含有一段铁丝的浮子，便可测量液位。工作原理非接触式液位报警器电路如图所示，分为液位传感器和信号处理器两部分。R1-R3、C1-C3、VT及L1、L2构成了液位传感器电路，其余部分为信号处理器。
