DIY路由器定时关机装置

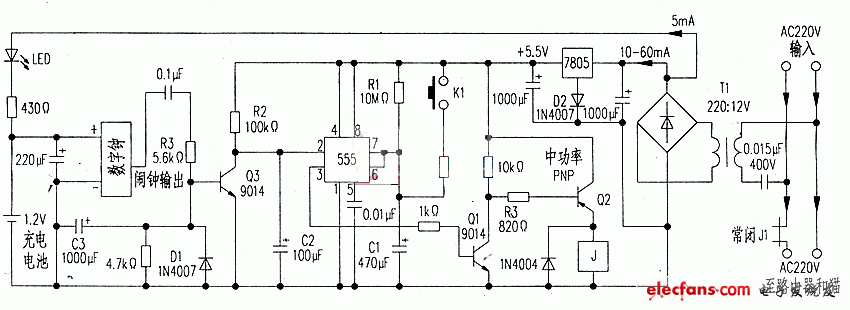

　　电路如附图所示(点击放大).通电时+5.5V电源通过R1对C1充电，同时也通过R2对C2充电，但由于R1、C1的时间常数很大.所以C2先充好电。由于555的第②脚的电压高于第⑥、⑦脚，它的第③脚便会输出低电平，致使Q1截止，Q2导通，继电器J吸合，触点J1断开，220V输出被截断。C1上的电压由于充电会慢慢升上来.约1.5小时后，第⑥、⑦脚电压就高于第②脚，555立即翻转，第③脚输出变成高电平，致使Q1导通，Q2截止，继电器J释放，J1闭合，才有了220V输出，路由器和猫即得电而工作。也就是说此设备通电后约1.5小时方能正常工作。

　　为加快首次开机的时间.电路中设置了按钮开关K1.其作用是加速C1的充电过程.从而促使Q2迅速截止，继电器J释放，J1闭合.使路由器和猫迅速得电而工作起来。若遇到停电，也可用按K1的办法来快速开机。

　　把闹钟设到半夜4:00.届时闹钟响了，铃声输出的音频交流电.经D1整流成直流正电压，加到Q3基极，使它导通，于是其集电极电压下降，促使555第②脚的电压低于第⑥、⑦脚，555立即翻转，第③脚输出又变成低电平，致使Q1截止，Q2导通，继电器J吸合，J1断开，220V又没有了输出，路由器和猫即失电而休息。因为充电，C1上的电压会慢慢升上来，1.5小时后.又重复循环一个过程。

　　就是说，只要555第②脚不受到触发的话，Q2就一直维持截止，继电器也不会吸合.220V一直都有输出.路由器和猫将持续工作。所以数字钟的作用只是让路由器和猫每天休息1.5小时左右。555的作用只是一个延时器，因为闹钟只能闹一分钟.达不到1.5小时。555的延时长短约为1.1乘以R1C1，即1.1&TImes;10MΩ&TImes;470μF=5170秒(约等于1.44小时)。其实延时到3小时最好，但电解电容C1要增加到1000μF，这一来漏电也增加，电路会不稳定。

　　数字钟(或数字表)用浮充法供电，充电电流是流经LED的，所以它总是亮着.故可兼作指示灯及照明灯。变压器T1采用12V/1w的。为节电，特串入0.15电容。因继电器线包为6V/60mA，其实5.5V供电已能可靠工作。在稳压集成块7805上串接硅二极管.其输出即变成5.5V，这可以省一点电。图中R3、C3以及C2都有抗干扰和对闹铃信号进行滤波的作用。继电器设计的是用常闭触点来接通路由器和猫，所以每天22.5个小时其线包都不通电.为该装置节约了电力。
