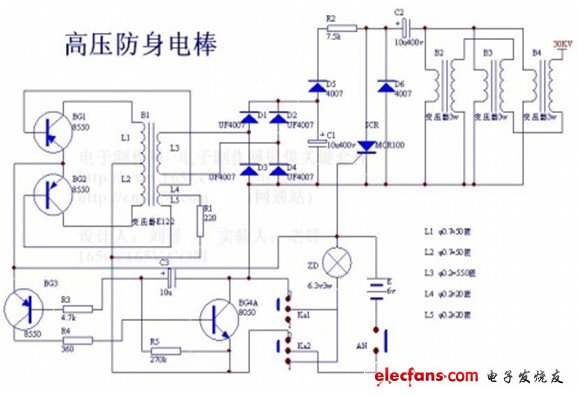

高压防身电棒电路原理：BG1、BG2、B1构成交、直流变换器，B1升压后经QL桥式整流向C2充电。BG3、BG4组成中空系数大的多谐振荡器，它输出脉冲触发可控硅3CT5导通。电容C2经3CT5和B2、B3、B4的初级放电。于是B2、B3、B4各次级相串联输出近万伏高压。当功能选择开关K置于1位置时作照明电筒使用。
元件的选择与制作：变压器B1用中波磁棒截取20mm和30mm长各两段，绕上线圈后用环氧树脂胶合成口字形磁环。各绕组数据见图注。用E11形磁芯做更好。B2、B3、B4用市售XD型380V/6.3V指示灯变压器，初次级倒过来使用，原6.3V次级并联起来作初级，原380V初级串联起来作次级。连接时要注意次级电势相串联，否则输出电压不足。BG1、BG2的β值应大于60，且性能尽量接近。
