万花筒制作电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-18 19:13

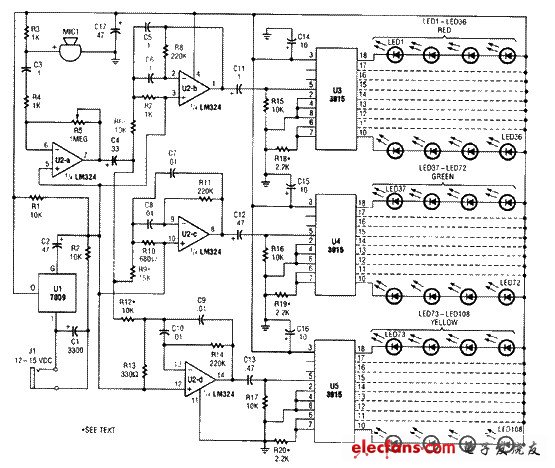

万花筒制作电路中麦克风输入MIC1通过C3和R4被传送到反相放大器；U2-a的增益是由R5来控制。U2-a的输出是通过C4被传送到余下的运放器（U2-b, U2-c, U2-d），在那里，都被配置为带通滤波器。使用电阻/电容的组合，每个滤波器都是可调谐的，从而通过一个不同的频率范围。
