农作物防霜冻电路

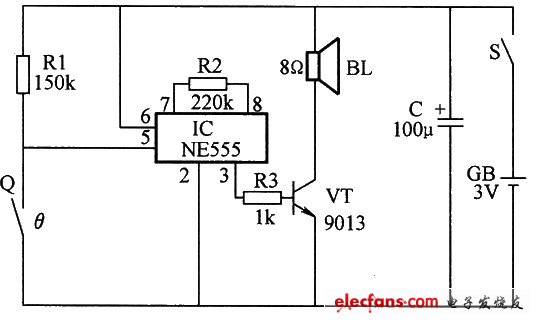

接通电源开关S后，报警器电路进入警戒状态。在环境温度高于1℃时，Q的电热控制触头处于断开状态，报警电路不工作，BL不发声；当环境温度下降至1℃时，Q的电热控制触头接通，使IC受触发工作，IC的3脚输出的音效电信号经VT放大后，驱动BL发出报警声。农作物防霜冻电路:
接通电源开关S后，报警器电路进入警戒状态。在环境温度高于1℃时，Q的电热控制触头处于断开状态，报警电路不工作，BL不发声；当环境温度下降至1℃时，Q的电热控制触头接通，使IC受触发工作，IC的3脚输出的音效电信号经VT放大后，驱动BL发出报警声。农作物防霜冻电路:
