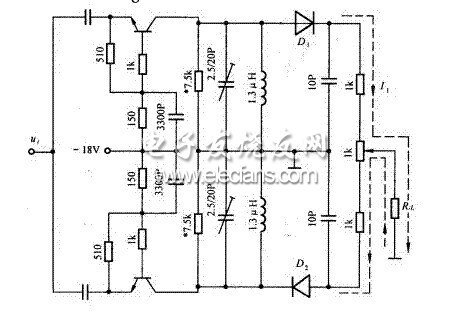

双失谐回路鉴频器实用电路原理图
来源：电子发烧友 作者：华强电子网 时间：2019-01-18 19:15
该电路的谐振频率是35MHz和40MHz。调频信号经两个共基放大器分别加到上、下两个回路上，而两个回路的连接点与检波电容一起接地。这与前面电路不同。由于接地点改变，输出电压Uo改从检波器电阻中间取出，它是由检波电流I1和I2决定的。双失谐回路鉴频器实用电路原理图:
