绝秘代码锁电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 14:43

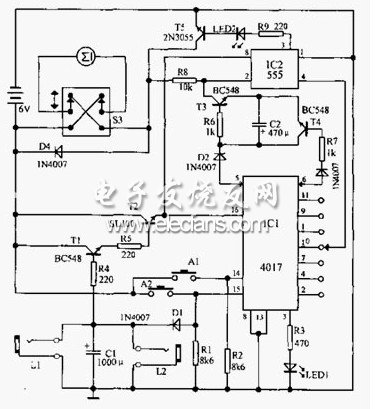

解锁时先用插塞打开L1和L2簧片开关，按复位开关A2，C1被充电，T1，T2导通，Vcc通过T2加到IC1。A1用来输入脉冲，每按一次，IC1升高一步，到第6步时，5脚电位变高，C2充电使T3导通，IC2的2脚电位变低，但只有在4脚同时为高时3脚才变高。若是别人解锁，由于不知道代码，只要按至第7步，IC1的6脚电位变高，T4导通，C2放电，T3截止，于是IC2的2脚又被拉回到高电位，解锁失败。绝秘代码锁电路:
