多变流水灯的控制原理图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 14:43

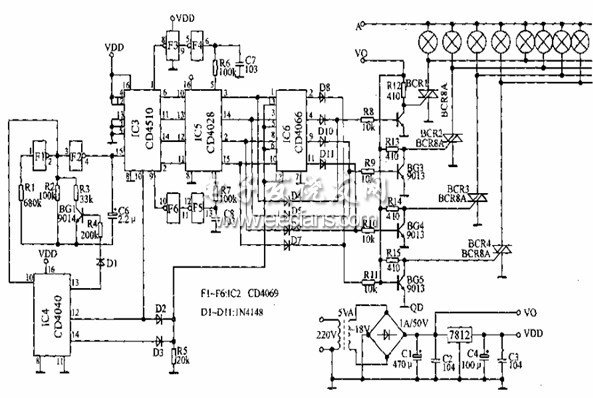

本装置可以把流水灯状态分作快流、漫流、整流、逆流，二灯流、三灯流。电路根据IC4的Q8、Q9、Q10输出端得波形，流水灯按慢逆三、快逆三、慢正三、快正二、慢逆二、快逆二、慢正二、快正二的顺序反复进行变化，其中快正二、慢正二分别出现二次，故状态供六种。多变流水灯的控制原理图：
