基于LM1877的同相音频功率放大电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 14:48

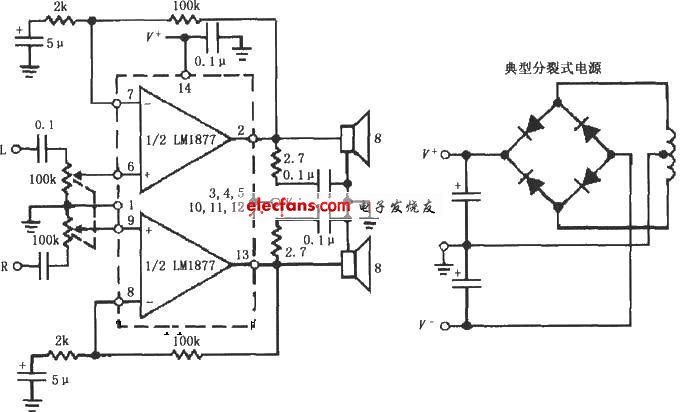

下图所示为LM1877设计的分裂式电源供电的同相音频功率放大电路，它由输入级、音调控制电路和输出级三部分组成。音调可控制部分可以通过调节电位器来控制低音和高音的衰减和提升。
LM1877(它是单片双路音频功率放大器，每个通道能够输出2W连续平均功率，带动8Ω负载，所需很少外围元件。它可灵活地应用于在立体声唱机、磁带录音机等公共内部调整器提供每个功率放大器的偏置和输出Q点中心，有很高的电源抑制比。LM1877所有增益为内部补偿)用分裂式电源供电的同相音频功率放大电路如下图所示。该电路用变压器和桥式整流电路将供电电源分成两个，即V和V-，V-接到原LM1877电路的接地端，由此可以将放大器的动态范围扩大一倍。
