用光电隔离耦合控制交流负载电路
用光电隔离耦合控制交流负载电路介绍：

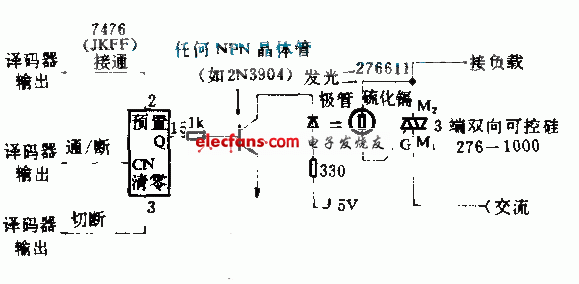

微处理器的译码器输出馈送给7476JK触发器，JK触发器又通过光电耦合器去触发三端双向可控硅，从而对灯泡或其他交流负载进行“通/断”控制。发光二极管和硫化镉光电管
所组成的光电耦合器在遮光罩里。当发光二极管发出的光照射到光电管时，光电管的电阻下降，于是便有一个大小与方向均适宜的控制电压去触发可控硅的控制极，使可控硅导通。当光线消失时，一旦在一个交流周期里可控硅上的电压接近于零，可控硅就被切断。
