先锋KYT-3OD型遥控风扇电路及检修案例
该电扇为全塑结构，机架高度可调，规格30cm，功率45W。具有遥控／手动、3挡风速、9种风类、7.5小时定时、3600转叶送风和过热自动保护等功能。依据实物绘制遥控器电路原理图如图1，接收／控制电路原理图如图2，元件编号为笔者所注。
一、电路工作原理
1.遥控器电路

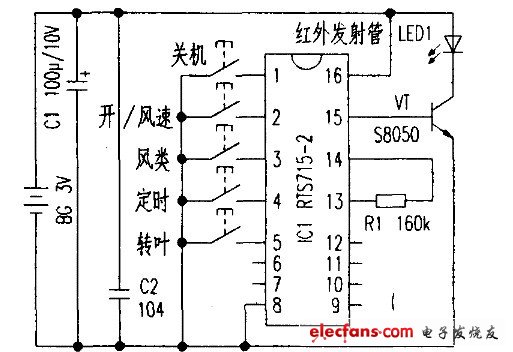

遥控器电路以编码集成电路IC 1（RTS571-2）及其外围元件组成，其中IC1①一⑤脚分别是关机、开／风速、风类、定时、转叶键输人端；⑧脚接电源负端；⑩脚接电源正端；⑥、⑦脚与⑨一⑩脚悬空未用；⑩、⑩脚外接电阻R1，与ICi内部电路组成振荡电路，产生38kHz载波信号，经①一⑤脚功能键编码调制后，由⑩脚输出编码载波信号，经三极管VT放大，驱动红外发射管LEDI向外界发射红外遥控信号，控制风扇的工作状态。
2.接收／控制电路

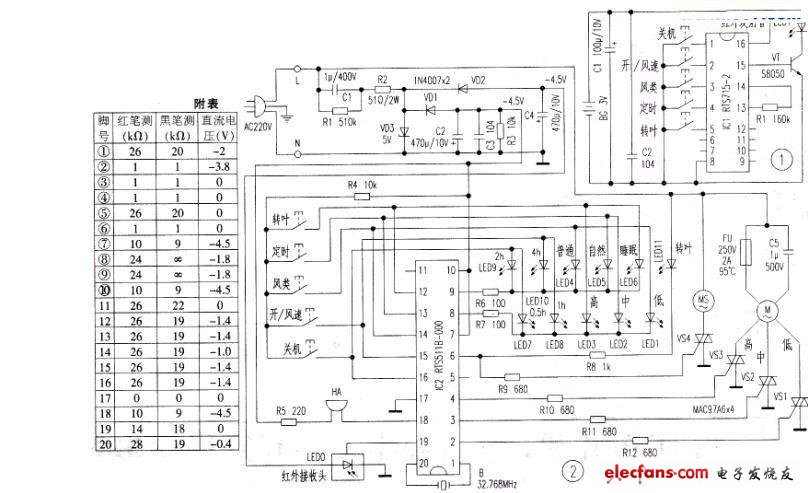

图2中，IC1①、⑩脚外接晶振B(32.768MHz），与内部电路组成时钟振荡电路；⑩脚外接红外接收头LEDO，将接收到遥控器发出的遥控信号输人内部译码电路，从②一⑥脚输出驱动信号，控制M及MS的运转状态；⑧、⑨脚为功能指示灯LED1-LED10的公共端，与⑩一⑩脚组成矩阵显示电路；⑩脚外接蜂鸣器HA,当操作遥控器或手动面板各功能键一次时，蜂鸣器则发出：“嘀”一声（当操作关机键时，蜂鸣器则不响），提示操作输人有效，同时相应功能指示灯点亮；⑦、⑩脚接负电源；⑩脚接正电源；⑤及⑩脚悬空未用。
接通220V市电，一路由VD1输出一4.5V直流电压向IC2的⑦、⑩脚供电，同时该直流电压通过R4加至各按键的公共端；另一路由VD2输出一4.5V给红外接收头供电。
操作遥控器的按键或手动控制面板的按键，均得到相对应的功能：
该按键用于风扇开机和风速选择。第一次按开／风速键IC2②脚输出负电平VS1导通,M低速运转；第三次按该键，IC2②、③脚无输出；VS1,VS2截止，④脚输出负电平，VS3导通，M高速运转。重复按该键，风速按低速“中速叶高速升低速模循环吹风，同时风速指示灯LED 1 -LED2 -LED3 -LED 1相应循环点亮。
(2)风类键该键用于风类选择，经风速键与风类键组合使用，可以获得9种风类。开机初始状态，将风速键处于低挡，若重复按风类键，风类按低速的自然风、睡眠风＊普通风‘自然风模式循环吹风，风类指示灯LED5 -LED6 -LED4一LED5相应循环点亮，IC2②脚间断输出负电平,VS1间断导通截止,M间断低速吹风；将风速键处于中或高挡，IC2②、③、④脚先后输出负电平，VS1,VS2,VS3先后导通截止，M间断中速或高速吹风。若重复按风类键，风类依然。
(3)定时键该键用于预置定时，开机后，每按一次定时键，以0.5小时递增，定时指示灯LED7一LED 10相应点亮。当LED7-LED10全亮时，指示时间7.5小时，并随剩余时间减少而指示灯逐个熄灭时，风扇自动关机。
(4)转叶键用于控制转叶轮工作状态，开机后，按转叶键,IC2)脚输出负电平，转叶指示灯LED11点亮，VS4导通，MS启动驱动转叶轮3600旋转吹风。再按转叶键，IC2⑥脚无输出,LED11熄灭,VS4截止，MS停转。
(5)关机键按关机键IC2立即复位，VS1、VS2,VS3,VS4截止，风扇停止工作，电路进入待机状态。此时直流供电电路仍工作，长时间不用风扇，一般拔下电源插头为宜。
FU是过热保护器，串接在电机M回路中，用螺钉固定在电机的外壳。当电机温升超过9590时，FU自动熔断，切断电机电源，起到保护电机的作用。附表是实测IC2(RTS511B-000)在路电阻、电压值，供维修参考。
二、常见故障检修例
1：操作风速键于高档，风扇不转，其他档正常。
分析检修：故障现象说明风扇基本正常，局限于高挡控制电路相关元件损坏。通电，操作风速键于高挡，测量MIA)脚输出负电平．说明IC2正常。断电，检测R10,VS4,发现VS4壳体崩裂，测该管T1、T2极正、反向电阻无穷大，由此确认，VS4击穿开路，换上1 A/400V (MSC97A6)双向晶闸管后，通电试机，风扇正常运转，故障排除。例2：操作转叶键，转叶指示灯亮，转叶轮不转。
分析检修：根据故障现象分析，多是转叶电机MS烧坏所致。通电，操作转叶键，测量MS两端存在220V电压，说明转叶控制电路正常。断电，再测量bIS两端电阻无穷大，正常电阻约7icn，由此确认，ms线圈断路造成转叶电机不转引起所述故障，更换MS(型号49TYJ500/5-6,电压220V、功率3-4W、转速5--6r/min不定向永磁同步电机），故障排除。
例3：操作风速键在低、中、高三档，电机有嗡嗡声且不转，拍打机壳有时能转，但噪声大。分析检修：故障现象说明是电机转轴严重缺油所致。拆开电机端盖，抽出转子，先用少许汽油洗净油垢，用06号金相砂纸抛光转轴，然后向轴承内孔注人几滴拈度适中的四基硅油，若无此油，可用工业10号机油代用。
广东刘瑞屏
