长虹CN-7机芯彩电场扫描电路分析

长虹CN-7机芯彩电场扫描电路与常见其他彩电的场扫描电路结构有所不同，由场扫描输出电路TA8427、场锯齿波形成、光栅几何失真校正脉冲形成电路TA8850CP及小信号处理电路TB12227AN内部部分电路构成完整的场扫描信号电路。
      　　TA8427、TA8859CP、TB1227AN组合的场扫描电路结构特点
      　　

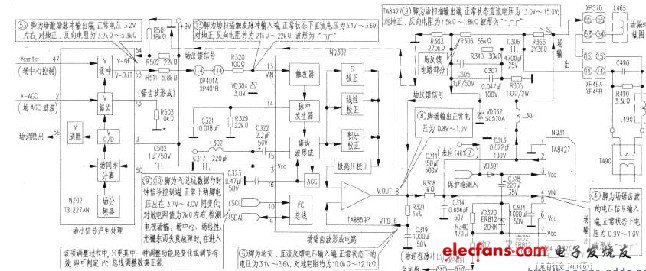

      　　见附图，由TA8427组成的场输出电路不是独立地完成场扫描及其输出任务，而是与前级场锯齿波形成电路TA8859CP（NQ302）构成交直流负反馈，这样场扫描电路的工作过程就必然要涉及到TB1227AN、TA8859CP、TA8427K三部分电路。TA8427K（NQ31）异常时，还会反作用于TA8859CP，使TA8859CP的相关脚电位发生变化，这就给故障的检测分析与判断带来了一定困难。　　二、场扫描电路信号的产生与运作机理解析
      　　
      　　场扫描小信号的产生源于TB1227AN（NZ02）内部的场分频器电路，该信号生成后进入IC内的场同步分离电路。经场C/D分频电路处理并分频后送至IC内的场锯齿波形成电路，在（25）脚外接电阻R503、②脚外接元件及其AGC电压的共同作用下，形成锯齿波信号电压，经IC内缓冲放大器放大后从（53）脚输出场激励脉冲信号。该脉冲信号正常与否除与IC内部电路有关外，还与R503、（54）脚外的场反馈电阻R501有关。⑩脚是场中心控制端。对于TB1227AN而言，与场扫描信号的产生与运作除IC内部的相关电路外，还与②、（52）、（53）、（54）、（56）脚外接相关电路元件有关。其中2脚为场激励脉冲放大的AGC滤波端；（52）脚外接场锯齿波形成时间常数元件；（54）脚为场反馈信号输入；（56）脚为场消隐信号输出端。
      　　从TB1227AN（53）脚输出场激励脉冲信号，经R511、接插件XP401A/B（114）脚送至扫描板，经R320送入场锯齿波形成电路TA8859CP（NQ302）⑩脚内部的触发器，经脉冲发生器将脉冲信号送入IC内的锯齿波形成电路，形成的场锯齿波分别经IC内部的S校正电路、线性校正电路、积分校正电路校正处理后送至极高压正电路，经校正后送入IC内的运算放大器电路放大，放大后的场锯齿波信号电压从⑧脚输出，经R308直接送入TA8427K④脚，经IC内的场激励功率放大后从②脚输出至偏转线圈。
      　　于TA8859CP场锯齿波形成电路由⑩脚～⑩脚外接元件和IC内部相关电路组成；场幅度、场线性、场中心调节和场激励脉冲放大由⑥、⑧脚外接元件和IC内部相关电路组成；场扫描的场幅、场中心、场线性、光栅东西方向失真的调校工作状态由⑨、⑩脚的I2C总线控制。其中⑩脚为场脉冲信号输入端，输入电压由TB1227AN提供。当⑩脚无脉冲信号输入或输入的脉冲信号异常时，光栅会呈一条水平亮线或光栅场频显示异常；⑩脚为方波脉冲形成电路定时元件连接端，外部接有方波脉冲形成电阻R329和电容C321，与IC内的相关电路构成方波脉冲形成电路；⑩脚为场锯齿波形成连接端，外接锯齿波形成电容C322，与IC内部相关电路组成场锯齿波形成电路；⑩脚为场AGC滤波电容连接端，外接滤波电容C323。NQ302⑧、⑥脚分别为场激励脉冲信号的输出端和场交直流反馈电压输入端，反馈电压来自场输出电路。见附图，NQ302⑥、⑧脚内部电路与场输出电路构成了完整的闭合电路，场输出电路若有异常，会导致⑥、⑧脚电压不正常。
      　　交流负反馈电路由R305、C305组成，TA827K②脚输出的场锯齿波信号在R305上产生压降，经C305耦合到TA8859CP⑥脚，实现交流负反馈，以改善其线性。直流负反馈电路由R306、R304、R305、R303等组成。TA8427K②脚输出的直流电压在由R304、R305、R303组成的串并联电路上产生的压降，通过R303、R305和R501加到TB1227AN（54）脚，便使场输出电路和场锯齿波形成电路构成直流负反馈闭合电路，从而实现场输出电路和场锯齿波形成电路直流工作电压的稳定。TA8427K③脚外接VD301为隔离二极管，C318为泵电源自举电容，VD301、C318与IC内部相关电路组成泵电源形成电路。形成的泵电源为场扫描逆程期间提供工作电压。
