LM555组成的宽动态脉宽调制器

LM555组成的宽动态脉宽调制器

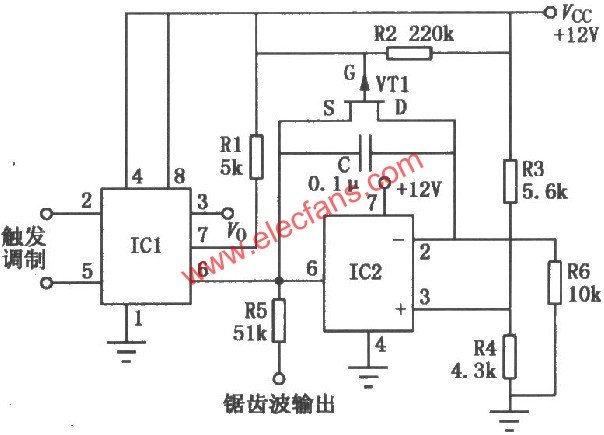

宽动态脉宽调制器主要由集成定时器及积分电路组成。由于采用了运算放大器，因而温度稳定性好、线性动态范围宽，其输出最窄脉冲为2μs、最宽脉冲为6ms，宽、窄脉冲之比可达300：1。随着调制输入信号的变化，输出的脉冲宽度亦会发生相应的改变，从而产生脉冲调宽的效果，同时还可输出一个锯齿波电压信号。如图为宽动态脉宽调制器的具体电路。当触发脉冲加在ICl时基集成电路LM555的2脚时，其7脚输出为低电平，使场效应管VTl截止。此时IC2集成运放LF356的输出为一线性上升斜波电压，并加至ICl的6脚。当该点电压升高至与ICl的5脚输入的调制电压相等时，场效应管VTl导通，运放IC2复位，时基集成电路ICl关闭，同时ICl的3脚输出调制脉冲。运放IC2的起始电压为2.1V。
