IPM门极驱动隔离电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:16

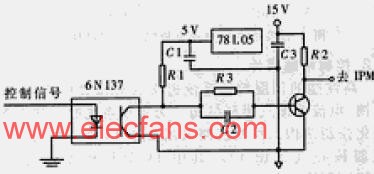

IPM门极驱动隔离电路见图3，它实现对80C196MC的6 路WM信号与IPM 的光电隔离，并实现驱动和电平转换功能。光藉采用6N137，这是一种快速光耦，三极管N为9014，供电电压为15V，该三极管将来自光藉的TTL 电平转换为IPM 的门极驱动信号。
