DG1353伴音电路的应用电路图

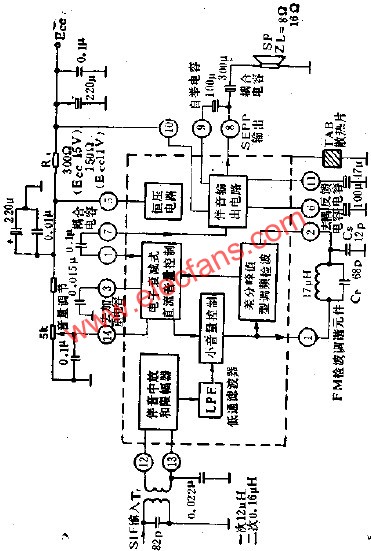

DG1353是包括音频输出级的单片式电视伴音通道集成电路.它的功能有三级伴音限幅中放,低通滤波,小音量控制,差分峰值调频检波,直流音量控制,音频前置放大和纹波滤除,音频功放输出等.直流音量控制范围可达80DB以上,并带有接地散热片(TAB).应用实例如图所示.
DG1353是包括音频输出级的单片式电视伴音通道集成电路.它的功能有三级伴音限幅中放,低通滤波,小音量控制,差分峰值调频检波,直流音量控制,音频前置放大和纹波滤除,音频功放输出等.直流音量控制范围可达80DB以上,并带有接地散热片(TAB).应用实例如图所示.
