D2611伴音低放集成电路的应用电路图

电子发烧友 2019-01-21 低放,伴音

D2611是一块单列低频放大电路,在外加直流16V电源时(喇叭阻抗为8欧),可使伴音输出不失真功率达到1.5瓦.而输入阻抗高达45K~2M.实用实例如图所示.

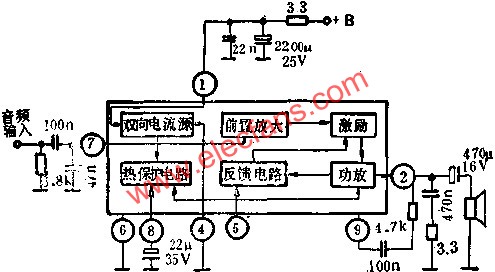

D2611内部方框图和外围电路图 www、elecfans、com

D2611正常工作时各脚的电压值 www、elecfans、com
