BJ5612亮度和彩色视放矩阵电路的应用电路图

电子发烧友 2019-01-21 矩阵电路

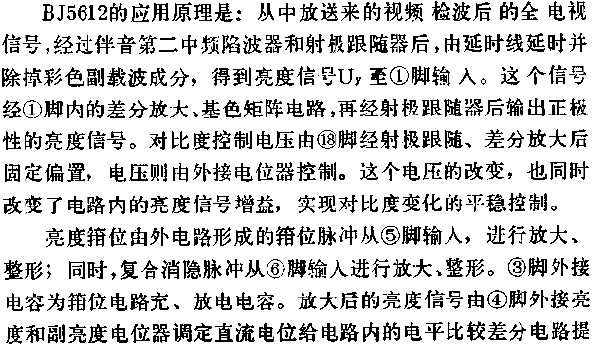

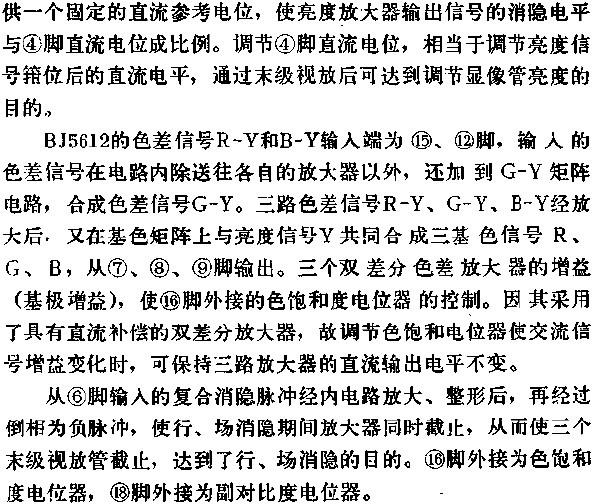

BJ5612是一块包括亮度通道,解码矩阵,箝位电路及行场消隐的视放矩阵.它的主要功能有视频放大,亮度箝位及亮度控制,色差放大及箝位,基色矩阵和消隐等.应用实例如图所示.

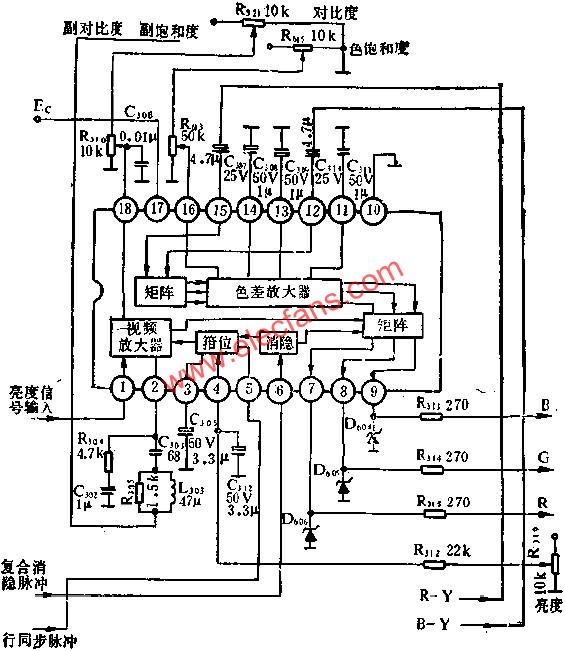

BJ5612方框图和外围电路图 www、elecfans、com

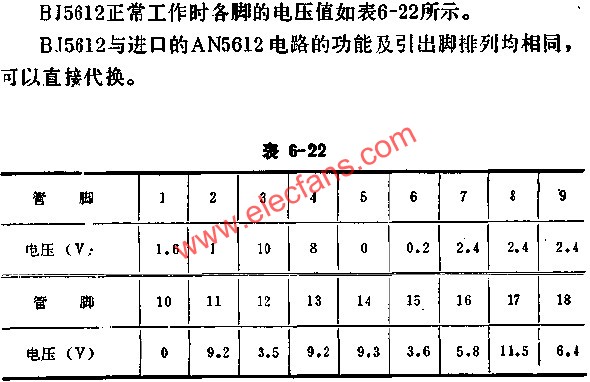

BJ5612正常工作时各脚的电压值 www、elecfans、com
