LH3565彩色解码电路的应用电路图

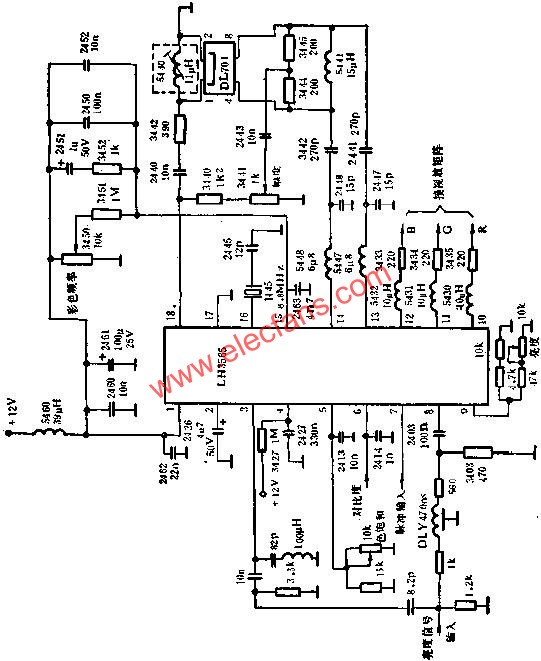

LH3565是一块单片PAL彩色解码集成电路,它能产生R,G,B三种信号直接输出,并能控制亮度,对比度和色饱和度.应用实例如图所示.

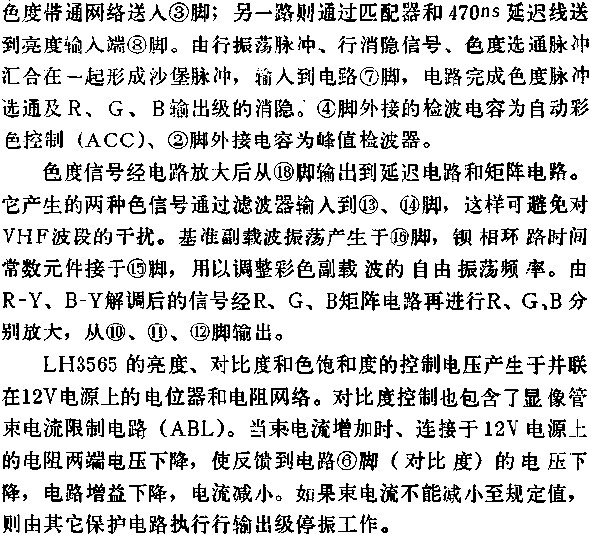

LH3565的应用原理是:视频信号输出经6.5MHZ陷波后送到电路内,此信号分成二路:一路由电容将色度信号通过
