与非门组成二进制计数器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:26

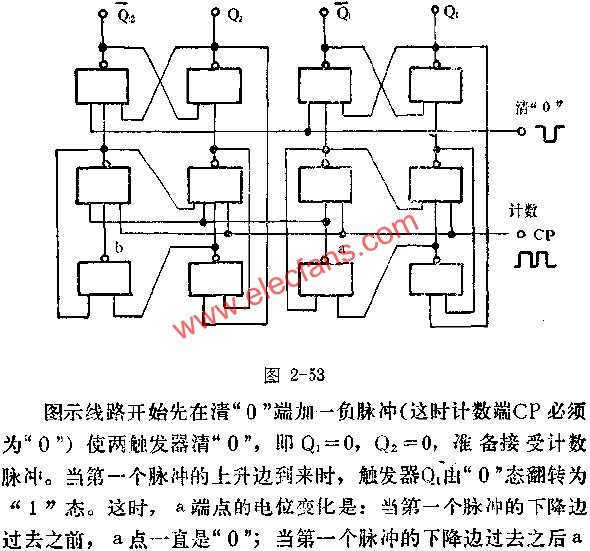

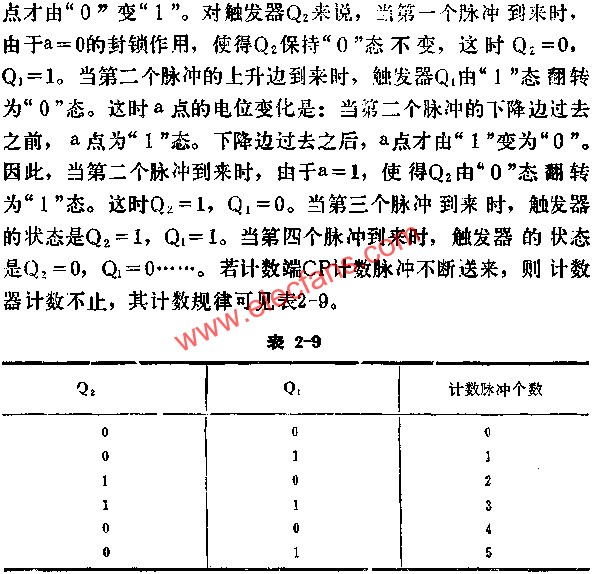

图中所示是用与非门组成的二进制计数器,实际上它是用与非门组成的维持-阻塞触发器而组成的计数器.图中只画了两位,多位情况依此类推即可.
