ECL或非门组成单稳态电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:27

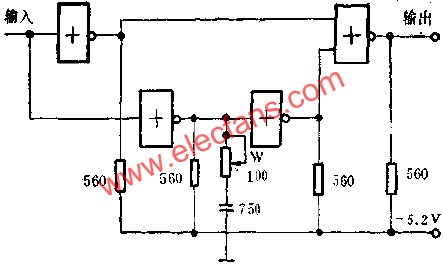

图中所示是用ECL或非门组成的单稳态电路图。如用一块E005四门可使一个宽脉冲变成一个窄脉冲，其输出脉冲的宽度由R和C的数值确定。图2。21所示的这种单稳态电路，当改变100欧电位器阻值时，输出脉冲宽度可以从2.5NS连续变化至55NS。
