ECL或非门组成振荡器电路图（二）
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:27

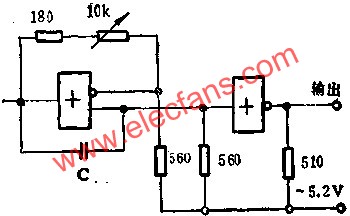

图中所示是用ECL或非门和或/或非门（E10101是四2输入端或/或非门）及CR定时网络组成的振荡器（二）。按图示线路的数值，当C=51P时，调节10千欧电位器，频率在10~30MHZ范围内连续可调。选用多圈电位器时频率较为稳定。
