温室自动浇水装置电路图

来源:电子发烧友 作者:华强电子网 时间:2019-01-21 16:28

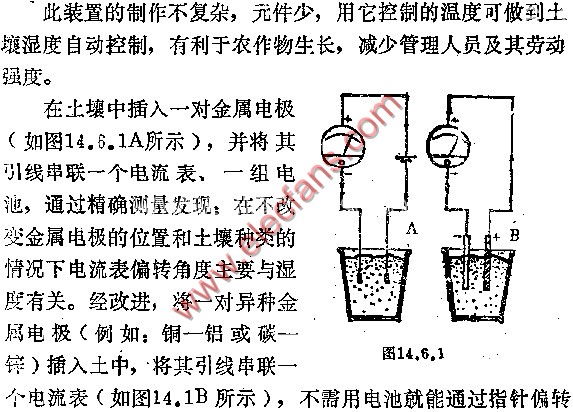

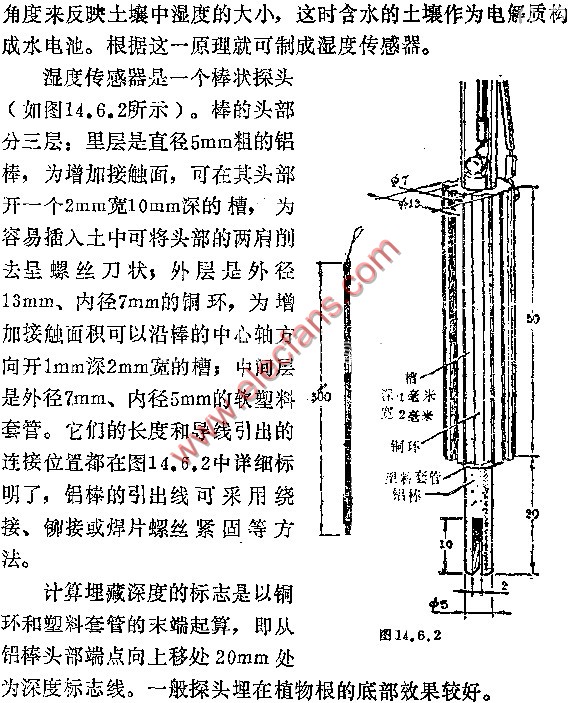

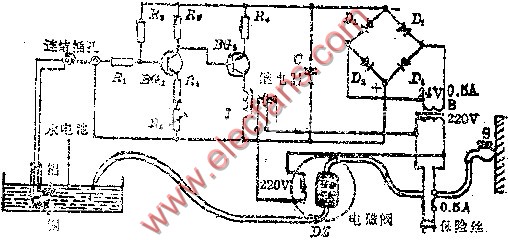

图14.6.3是自动浇水装置的控制部分线路图。它是由PNP和NPN晶体管组成的二极直耦式放大电路来驱动继电器工作,从而控制电磁阀使水管进行自动浇水。R2(330K)和R3(4.7K)为BG1、BG2的基极偏置电阻,改变R6(1K)可对浇水偏置进行定量调整。D1~D4:2CP。R1:1K,R4:100欧,R6:0.2欧。C:100UF/50V。BG1:3CG14,BG2:3DG12。
