录音机全自动停机装置电路图
目前市场上销售的录音机机芯绝大多数无全自动停机装置，用这种机芯装置收录机容易发生轧带故障，严重时甚至损坏机芯的电机。笔者最近在录音机中装了全自动停机电路。基本上杜绝了这类故障。

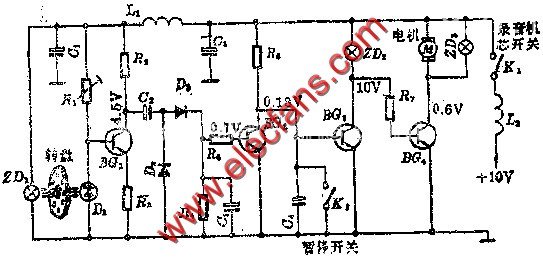

图9.27.1是本装置的电原理图。图中的电源开关K1就是机芯上的电源开关。按下机芯上的按键（录音、暂停键例外）
