电子灭鼠器电路图

电子发烧友 2019-01-21 灭鼠器

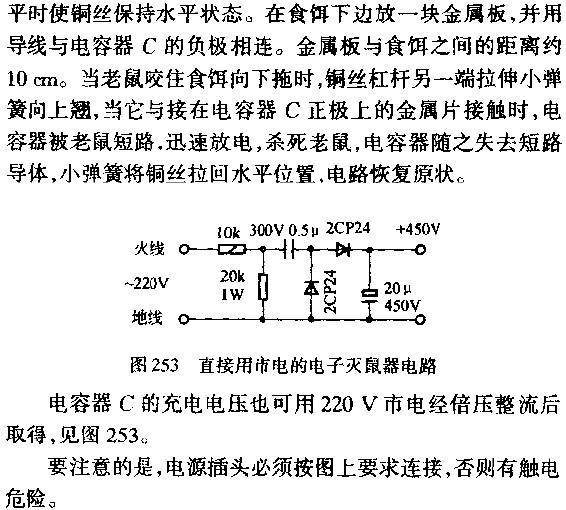

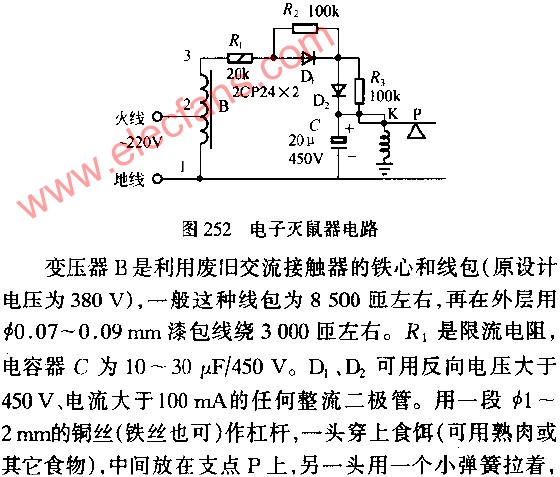

图252为电子灭鼠电路图。220V市电经自耦变压器B升压至300V左右，经二极管整流后给电容器C充电。电容器两端电压可达√2*300V。老鼠吃食饵时，扳动杠杆，接通开关K，电容器通过鼠体迅速放电，将老鼠电死。
