电褥子的几种典型电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:46
电褥子的常见电路有下列几种：
（1）简易普遍型电褥子

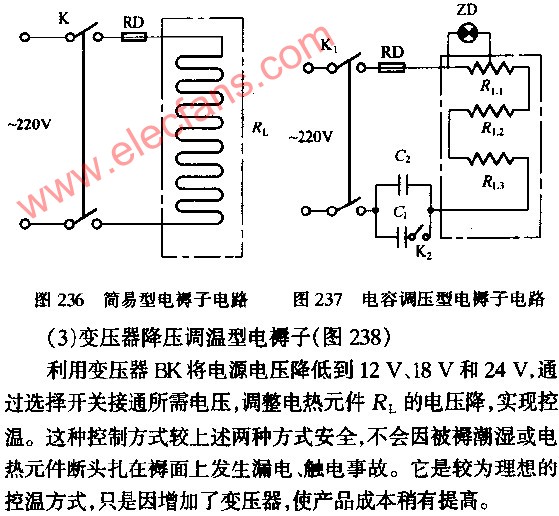

这种电实褥子不可调温，把电热元件直接与交流电源接通，产生电热。为了进行短路保护，电路中串联保险丝，如图236所示，使用时，靠人工控制温度。当温升过高时，必须人工将电源开关K判断，电热元件RL中无电流通过，电褥子停升温。过一段时间，如果温度降得过低，可再将电源接通。显然这种控温方式很麻烦，但制造简单，成本较低。图中，RD为保险丝。
