关电视机用干簧管消亮点电路图

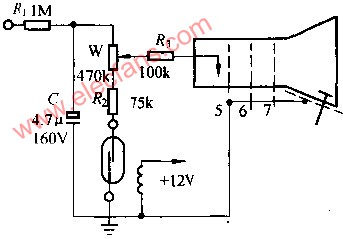

下图是一种关电视机用干簧管消亮点电路。在亮度电位器W接地端串联一只干簧管，电视机正常收看时，干簧管触点闭合，电容器C充电电压约为160V。关机时，干簧管触点断开，由于C的容量较大，而且它的主要放电支路已切断，从而使显像管阴极电压将保留一段时间，以截止电子束，达到消亮点的目的。干簧管外面应加绕一个线圈，线圈用0.1MM漆包在内架上密绕5200匝，线圈一端接地，另端接电源+12V。
