模数转换器以及其与AMBE 接口电路
本次采用的 AD，DA 芯片是PCM3500，这是一款带有16 位串行AD 和DA 的芯片，
采样频率范围很宽，从7.2kbps 到26kbps，并且它自带有回环自检测模式，便于电路功能自

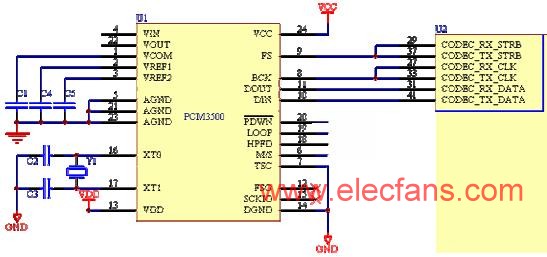

测。另外，这款芯片的配置简单，不需要复杂的配置就能有效工作。它与AMBE2000 接口
部分电路如图4 所示。

这里，需要配置的只有主动被动模式选择端M/S，本电路采用主动模式。LOOP 则是选择
回环检测功能端口，当它为高电平的时候，相当于AD 转化以后的输出DOUT 接到DIN，PCM3500
的此项功能为系统的测试带了很大便利。AMBE2000 和PCM3500 的通信接口是SPI 口，BCK
提供时钟，它是晶振512 分频后的时钟信号，FS 为选通频率，与BCK 严格同步。
