短路开关工作原理

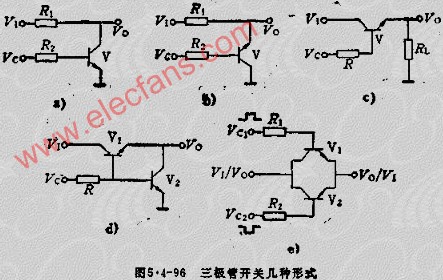

图5.4-95A中的V2管是作为短路开关用的，三极管用作短路开关，可用于对信号的传输通/断（串联于通路），也可用于对信号的旁路通/断（旁路于通路），图5.4-96示出了几种形式，供使用参考。

图5.4-96A为正向使用三极管亮度路开关；图5.4-96B为反向使用三极管旁路开关，三极管导通时压降小，仅几毫伏；图5.4-96C为传输通/断开关；图5.4-96D为互补射随器开关，也称串联/短路开关。当VC﹥V1时V1饱和而V2截止，当VC﹤0时V1截止而V2饱和，前者传输信号，后者阻断信号，两者都有较低的输出电阻。图5.4-96E为双向模拟开关，由PNP和NPN两只三极管组成，信号可双向传输，控制信号为互为反相的两个信号分别控制V1和V3。
