单向控制门工作原理
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:50
单向控制门工作原理

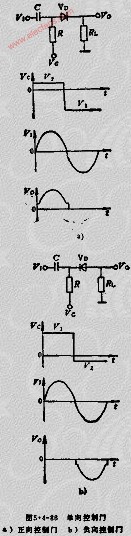

图5.4-86A所示为正向信号控制门及其波形，在控制信号VC=V2期间，VD导通，输出波形是V1和V2叠加超过零的部分，电路的时间常数RC应远大于输入信号变化周期。图5.4-86B为负向信号控制门及波形。控制信号的V2若为零，输出信号的台基将不会出现。
