采用C-MOS与非门的发光二极管脉冲驱动电路

采用C-MOS与非门的发光二极管脉冲驱动电路

电路的功能

如使用发光二极管直流发光，正向偏流只能在数10MA以下，允以获得大的发光输出，若采用缩小导通时的占空比，则可获得大的峰值电流。本电路发光频率为1KHZ，脉冲载频为38KHZ，受发光电路很容易分辩外来光。

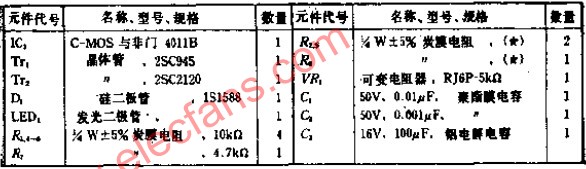

电路工作原理

4000系列的4011B是由4个NAND门电路组成，形成2个回路的非稳定多谐振荡器。与非门1和与非门2是有1KHZ大占空比的振荡电路。由与二极管D1串联的R3产生短脉冲，其周期T为T=T1+T2=1.1C1（R3+R2）。

与非门3和与非门4构成的振荡器，基振荡频率为F=38KHZ，该振荡器是为了使用遥控接收电路而加的，如果C2=1000PF，则R=1/2.2C2F=11.96K，可用10K电阻与5K的可变电阻VR1串联，由VR1把振荡频率调到38KHZ，R3用来决定发光二极管的电流，阻值按LED的额定值确定。
