有趣的小玩具电路
小玩具电路

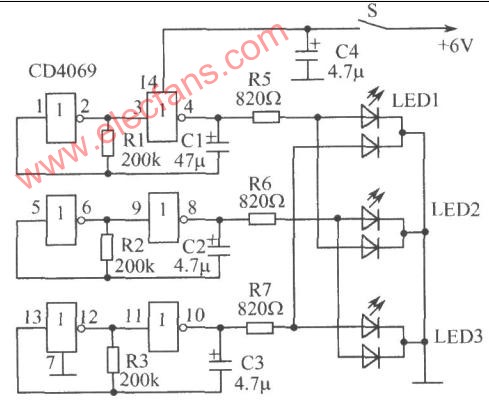

如图所示为一种有趣的小玩具电路。合上电源开关后，3只小彩灯会随机发出红、绿、橙色。电路主要由六反相器CD4069数字集成电路与3只变色发光二极管等元器件构成。
元器件选择：集成块用CD4069型数字集成电路，该集成块系典型的CMOS电路。发光管可用2EF301变色发光二极管。电阻全部采用小体积的(1／8)W碳阻，电容用CD11-10V型电解电容器。电源用5号电池4节。其他元器件如图所示。
小玩具电路
如图所示为一种有趣的小玩具电路。合上电源开关后，3只小彩灯会随机发出红、绿、橙色。电路主要由六反相器CD4069数字集成电路与3只变色发光二极管等元器件构成。
元器件选择：集成块用CD4069型数字集成电路，该集成块系典型的CMOS电路。发光管可用2EF301变色发光二极管。电阻全部采用小体积的(1／8)W碳阻，电容用CD11-10V型电解电容器。电源用5号电池4节。其他元器件如图所示。
