工频0-5分钟延时电路
工频0-5分钟延时电路

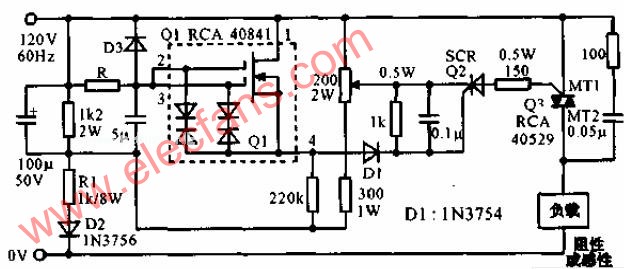

工频0~5分钟延时电路如下图所示，该电路采用双栅极场效应管RCA40841构成的可控硅触发电路，R的值决定延迟控制的持续时间，R等于60MΩ（LRC型CGH型电阻）时，可得最在延迟时间5分钟，双向可控硅可驱动大电流电阻负载或电抗性交流负载载。在-25~+60℃温度范围内，误差在10%以内。
