利用复位端构成的模6计数器电路

电子发烧友 2019-01-22 计数器电路

利用复位端构成的模6计数器电路

利用集成计数器的预置端和复位端可以构成任意模计数器。

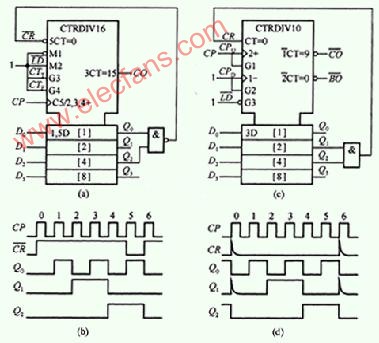

下图所示依次是利用74163和74192构成的模6计数器，工作波形图如图。
