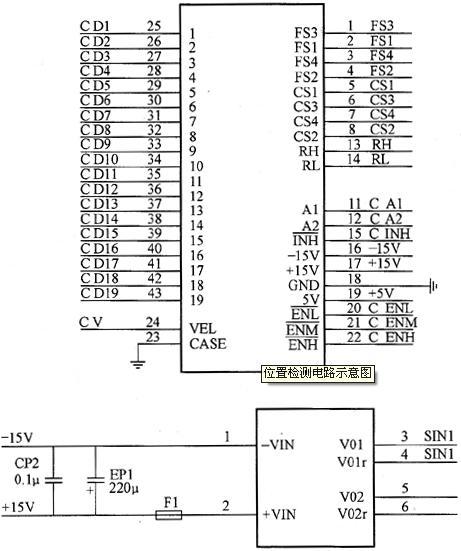

由于旋转变压器的输出是包含着位置信息的模拟信号，需对其进行处理并将其转化为对应的包含着位置信息的数字量，才能与DSP等控制芯片接口。这就需要设计相应的信号转换电路或使用专用的旋转变压器——数字转换器来实现。本系统中选用型号为19XSZ2413-S32-09-A的轴角变换器，其电路如图所示。
旋转变压器的位置检测电路
由于旋转变压器的输出是包含着位置信息的模拟信号，需对其进行处理并将其转化为对应的包含着位置信息的数字量，才能与DSP等控制芯片接口。这就需要设计相应的信号转换电路或使用专用的旋转变压器——数字转换器来实现。本系统中选用型号为19XSZ2413-S32-09-A的轴角变换器，其电路如图所示。
