多敏固态控制器与其它集成电路配接
多敏固态控制器与其它集成电路配接电路原理

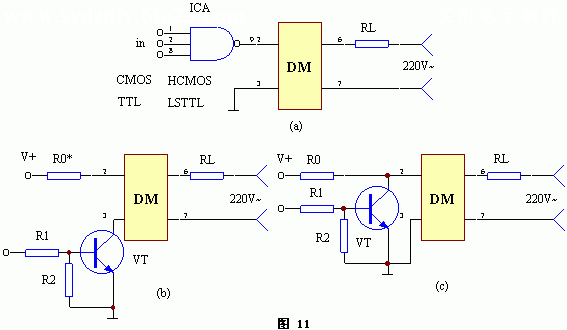

工作原理:CMOS、HCMOS、TTL、LSTTL等数字电路的输出状态可直接控制多敏固态控制器DM的通断。其配接方式如下图(a)、(b)、(c)所示。在控制器的②、③端输入控制信号时,作常闭电路的接法如(b),当三极管VT无信号输入时,负载是停止工作的,只有当VT饱和导通时,DM的③端才为低电平,负载RL才通电工作。
控制器DM的②、③端输入控制信号常开电路的接法如(c)所示。当三极管VT截止时,负载通电工作;当VT饱和导通时,其饱和压降仅为0.3V左右,故控制器DM的②端无输入电压,负载RL停止工作。
