多功能呼救器电路原理图

多功能呼救器电路原理图

工作原理：

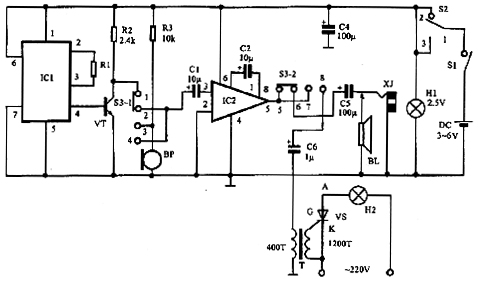

　　其原理如图所示。整机由呼救报警信号产生电路、音频功放电路、声控彩灯节拍器与转换开关等部分组成。

　当合上电源开关S1，转换开关S2置2位，S3置1?与5?位时，本机处于呼救报警状态。由IC1音乐集成电路KD9561组成的呼救报警信号发生器被触发导通，产生的报警信号经三极管VT(9013)前置放大，再经音频功放电路IC2(LM386)放大，后级C5推动扬声器(BL，8Ω)发出呼救报警信号。
　当S2置3时，小灯泡H1通电发光，此时为照明状态。当S2置2位，S3置2?位时，微音器BP将微音信号经电容C1耦合至IC放大，并通过耳机发音，起到助听作用，该声音通过扬声器放出时，就可起到扩音作用。
　当S2置2位、S3置3?位时，话音或音乐信号经微音器BP输出微音信号、再经IC2放大后，通过变压器T耦合至单向可控硅VS的控制极G，触发VS随着话音或音乐信号的大小，时而导通，时而截止，使彩灯H2闪光。
　当S2置2位，S1两端并接门铃按钮线，该机就可用作门铃。
　电路中，R1为音调调整电阻，C1、C5为耦合电容器，C2为IC2的增益调整电容。

元件选择与制作：
　　IC1选用软封装工艺的四声音乐集成电路KD9561；IC采用八脚双列直插式塑封音频功放集成电路LM386，VT用9013。T可采用半导体收音机输出变压器。单向可控硅VS选用3A100V的。H1用聚光手电泡。S2为2×2按钮开关，S3为2×4开关。

　多功能呼救器有呼救、照明、助听、门铃、声控彩灯节拍等多种功能。其体积如袖珍收音机，故携带方便。
