ML2036产生程控增益正弦波的应用电路

ML2036产生程控增益正弦波的应用电路

4 应用电路

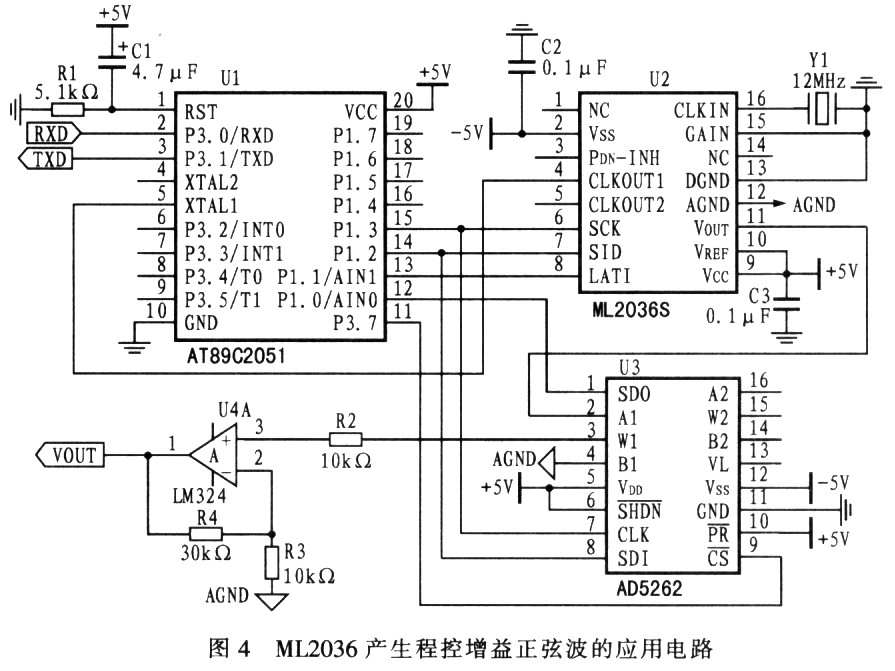

      ML2036简单易用,可以很方便的产生程控正弦波信号,图4所示是ML2036产生程控增益正弦波的硬件原理设计,图中的U3（AD5262）是程控数字电位器,具有256个节点,正负双电源供电,可以处理正负双向交流信号,过零正弦波峰峰值（±2.5V）分辨率可以达到VREF/256＝10mW,再经过运放把峰峰值放大为20V。单片机AT89C2051用普通I/0口即可模拟ML2036和数字电位器AD5262的数字接口,从而对输出正弦波进行频率和幅度的控制。再把单片机串口收发信号经232电平转换后接到PC机串口,就构成幅度和频率都可以连续程控的过零正弦波信号发生器。
