声光控延时开关原理与制作
声光控延时开关原理与制作
用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点，适合广大电子爱好者自制。
一、电路的工作原理
声光控延时开关的电路原理图见图1所示。电路中的主要元器件是使用了数字集成电路cd4011，其内部含有4个独立的与非门vd 1～vd4，使电路结构简单，工作可靠性高。
顾名思义，声光控延时开关就是用声音来控制开关的“开启"，若干分钟后延时开关“自动关闭"。因此，整个电路的功能就是将声音信号处理后，变为电子开关的开动作。明确了电路的信号流程方向后，即可依据主要元器件将电路划分为若干个单元，由此可画出图2所示的方框图。
结合图2来分析图1。声音信号(脚步声、掌声等)由驻极体话筒bm接收并转换成电信号，经c1耦合到vt的基极进行电压放大，放大的信号送到与非门(vd1)的2脚，r4、r7是vt偏置电阻，c2是电源滤波电容。
为了使声光控开关在白天开关断开，即灯不亮，由光敏电阻rg等元件组成光控电路，r5和rg组成串联分压电路，夜晚环境无光时，光敏电阻的阻值很大，rg两端的电压高，即为高电平间t=2πr8c3，改变r8或c3的值，可改变延时时间，满足不同目的。vd3和vd4构成两级整形电路，将方波信号进行整形。当c3充电到一定电平时，信号经与非门vd3、vd4后输出为高电平，使单向可控硅导通，电子开关闭合；c3充满电后只向r8放电，当放电到一定电平时，经与非门vd3、vd4输出为低电平，使单向可控硅截止，电子开关断开，完成一次完整的电子开关由开到关的过程。
二极管vd1～vd4将交流220v进行桥式整流，变成脉动直流电，又经r1降压，c2滤波后即为电路的直流电源，为bm、vt、ic等供电。
二、元器件的选择

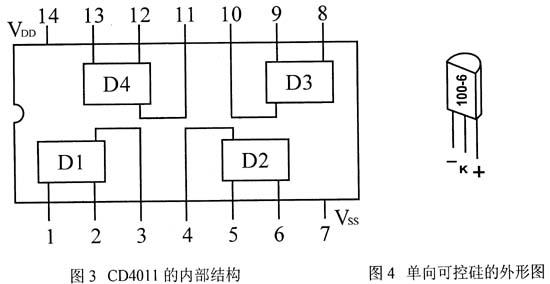

ic选用cmos数字集成电路cd4011，其里面含有四个独立的与非门电路。内部结构见图3，vss是电源的负极，vdd是电源的正极。可控硅t选用1 a／400v的进口单向可控硅1 00-6型，如负载电流大可选用3a、6a、10a等规格的单向可控硅，单向可控硅的外形如图4所示，它的测量方法是：用r×1档，将红表笔接可控硅的负极，黑表笔接正极(如印制板图所示)，这时表针无读数，然后用黑表笔触一下控制极k，这时表针有读数，黑表笔马上离开控制极k这时表针仍有读数(注意触控制极时正负表笔是始终连接说明该可控硅是完好的。驻极体选用的是一般收录机用的小话筒，它的测量方法是：用r×100档将红表笔接外壳的s、黑表笔接d，这时用口对着驻极体吹气，若表针有摆动说明该驻极体完好，摆动越大灵敏度越高；光敏电阻选用的是625a型，有光照射时电阻为20k以下，无光时电阻值大于100mq，说明该元件是完好的。二极管采用普通的整流二极管1n4001～1n4007。总之，元件的选择可灵活掌握，参数可在一定范围内选用。其它元件按图1所示的标注即可。
三、安装制作
准备好全套元件后，用万用表粗略地(因出厂前已测量过)测量一下各元件的质量，做到心中有数。
焊接时注意先焊接无极性的阻容元件，电阻采用卧装，电容采用直立装，紧贴电路板，焊接有极性的元件如电解电容、话筒、整流二极管、三极管、单向可控硅等元件时千万不要装反，注意极性的正确，否则电路不能正常工作甚至烧毁元器件。印刷电路图如图5所示。
