简易毫伏表的制作
这个毫伏表的带宽为20HZ-2MHX，量程为200uV-60V,输入阻抗高达1MR，能对AF放大器，麦克风或拾音器的信号进行直接测量。

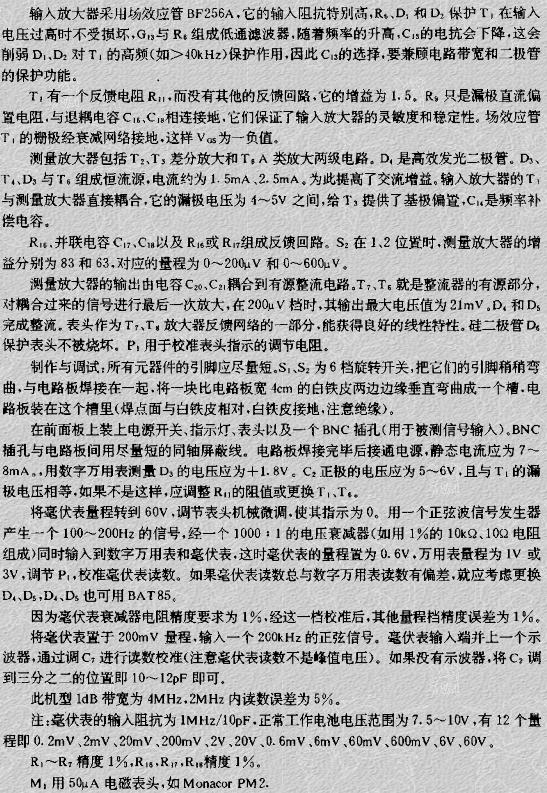

工作原理：毫伏表是测量AC电压的灵敏仪表，设计放大器时应着重考虑失调与漂移问题(见图。电阻和电容组成输入电压衰减器。电容C2-C12是频率补偿电容，保证电压衰减器的带宽。补偿电容都是瓷片电容，只要使衰减器每组电容，电阻的时间常数为11US即可。
