电话扩音录音装置电路及制作

电话扩音录音装置电路及制作

在一些特殊场合，需要将电话声音加以扩大供多人收听，有时还需要对电话内容进行录音。本文介绍的这个扩音、录音附加装置能满足这两种用途，制作时不需改动电话机，使用时只要放在电话机旁即可。
　　工作原理

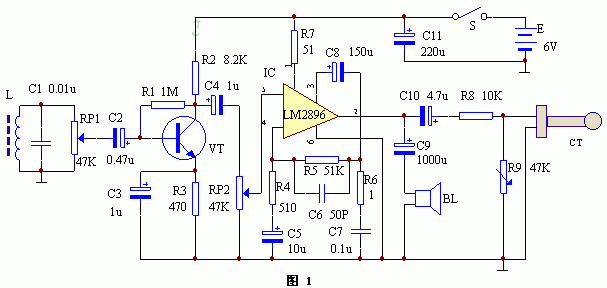

　　该装置的电路工作原理见图1（点此下载原理图）。当话音电流在电话机内线圈（听筒线圈）中通过时，其附近就存在着与话音变化规律完全一致的磁场，如果这时外加一个线圈L，在其两端就会感应出与磁场变化规律相同的信号电压，然后再对该信号进行放大处理，就可以推动扬声器供多收听。
　　图中，线圈L将电话机话音泄漏磁场转换成电信号后，通过可调电阻RP1的控制进入由三极管VT组成的前置放大级，然后再通过C4和RP2进入功率放大级，由IC进行功率放大，从IC②脚输出的信号推动扬声器BL放出洪亮的声音。其中R5构成功放级的深度负反馈，可明显改善音质。R6、C7构成的网络主要是保护放大器和扬声器。LM2896集成电路在4Ω负载上，其输出功率可达5W，在一间100平方米的房间可供几十人收听。为了能将电话内容录音，LM2896的输出信号还有一部分通过电容C10耦合、R8限流和R9分压后，输入录音机的线路输入端进行实时录音。
　　元器件选择与制作
　　元器件清单见下表。

　　IC采用低压大功率音频功放集成电路LM2896，该电路中仅使用了其中一个通道。它的特点是噪声小，失真低，使用电压范围宽，其电源电压可在3－9V范围内选择。
　　线圈L用Φ＝0.06mm的高强度漆包线在扁形中波磁棒上密绕1000－1500匝。也可以用电子管收音机中的输出变压器改制，去掉“一”字形硅钢片，留“E”形硅钢片，顺一个方向插入，用Φ＝0.07mm的高强度漆包线绕制2500－3000匝。两种方法制好后，最好浸漆处理。
　　电路焊好后，可接上电池调整RP2，用手触摸IC的输入端⑤脚，扬声器BL中应有较大的交流“嗡嗡”声，说明功率放大器工作正常。然后用手触摸RP1的中心引脚，同时调整RP2使声音清晰噪声最小。打电话电，可将拾音线圈L靠近话筒中的耳机，扬声器BL中应有洪亮悦耳的话音。如嫌声音失真或噪声过大，可适当地再调整RP1，也可调整RP2。该感应线圈的灵敏度极高，较强的中波信号可能被“收”到，使用时，应调整L的角度、方向，使扬声器中发出的声音最大而干扰声最小为止。
　　录音时，将插头CT插入到录音机的线路输入插口。除L和CT外，整个电路及扬声器BL可制作成一只音箱的形式，扩音时，只要将拾音线圈L靠近电话耳机，闭合电源开关S即可。
