C8051FC40扩展PM23L08扩展电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-22 20:26
C8051FC40扩展PM23L08扩展电路

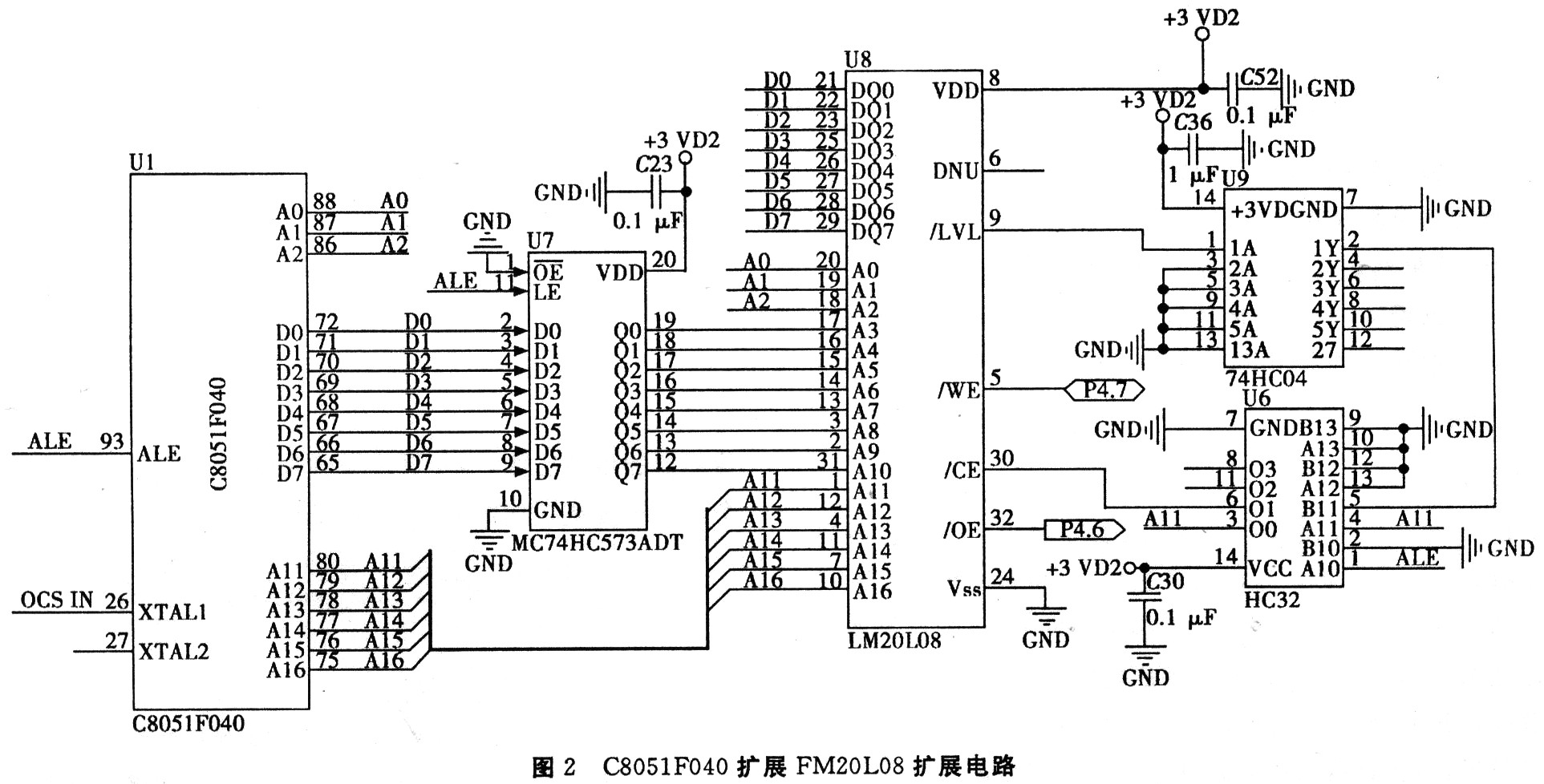

单片机对串口的扩展已经有很成熟的范例，本文不再列出，下面只列出单片机控制FRAM的原理图。在本系统中采用的是地址信号复用模式，这样可以产生ALE 信号。FM20LO8自身带有锁存器，并且片选信号CE不能像SRAM一样直接接地，需要一个预充电时间，这个信号有HC04和HC32产生。而且地址信号需要在他的下降沿进行锁存，具体扩展如图2所示。
