简易视频线条和条状信号发生器
简易视频线条和条状信号发生器

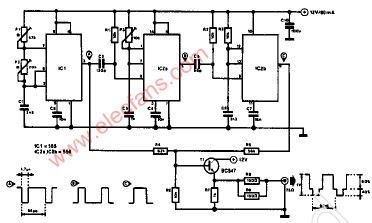

一个555和一个双556定时器产生基本的视频信号，如电路图中所示，第一个定时器产生工作在非稳态方式，周期为64US的4.7US同步脉冲，第二个定时器产生延迟脉冲，该脉冲触发器第三个定时器以产生条状信号，第二份额定时器设定条状信号的位置，而第三个定时器则设定条状信号的宽度。
简易视频线条和条状信号发生器
一个555和一个双556定时器产生基本的视频信号，如电路图中所示，第一个定时器产生工作在非稳态方式，周期为64US的4.7US同步脉冲，第二个定时器产生延迟脉冲，该脉冲触发器第三个定时器以产生条状信号，第二份额定时器设定条状信号的位置，而第三个定时器则设定条状信号的宽度。
